Độ ẩm tương đối < 90% trên bộ điều khiển lưới Không ngưng tụ

Mô tả sản phẩm:

Bộ điều khiển kết nối lưới đóng một vai trò quan trọng trong hệ thống máy phát điện gió trên lưới,vì nó chịu trách nhiệm chuyển đổi 3 dòng AC từ tuabin gió thành dòng DC trước khi gửi nó đến biến tần kết nối lướiĐiều này làm cho nó thành phần công nghệ quan trọng nhất của hệ thống.

Máy điều khiển lưới kết nối gió chuyên nghiệp dòng GT-PCTC được thiết kế với các hệ thống điều khiển an toàn kép, bao gồm hệ thống điện áp cố định PWM và hệ thống phanh tải đổ ba pha.Giải pháp sáng tạo này cho phép an toàn hơn và kiểm soát năng lượng được tạo ra bởi tua bin gióNgoài ra, bộ điều khiển kết nối lưới này kết nối với các biến tần năng lượng mặt trời từ các thương hiệu nổi tiếng như Growatt, Deye, Solis và lvet.

Với tính năng này, các biến tần năng lượng mặt trời bây giờ có thể thích nghi với điều kiện hoạt động của tuabin gió. Điều này cực kỳ hữu ích trong các tình huống mà cả hai nguồn năng lượng gió và mặt trời đang được sử dụng.GT-PCTC series gió chuyên nghiệp lưới gắn điều khiển là một sự bổ sung tuyệt vời cho bất kỳ hệ thống máy phát điện gió trên lưới tìm cách tối ưu hóa năng lượng và đảm bảo an toàn.

Bảng giới thiệu sản phẩm

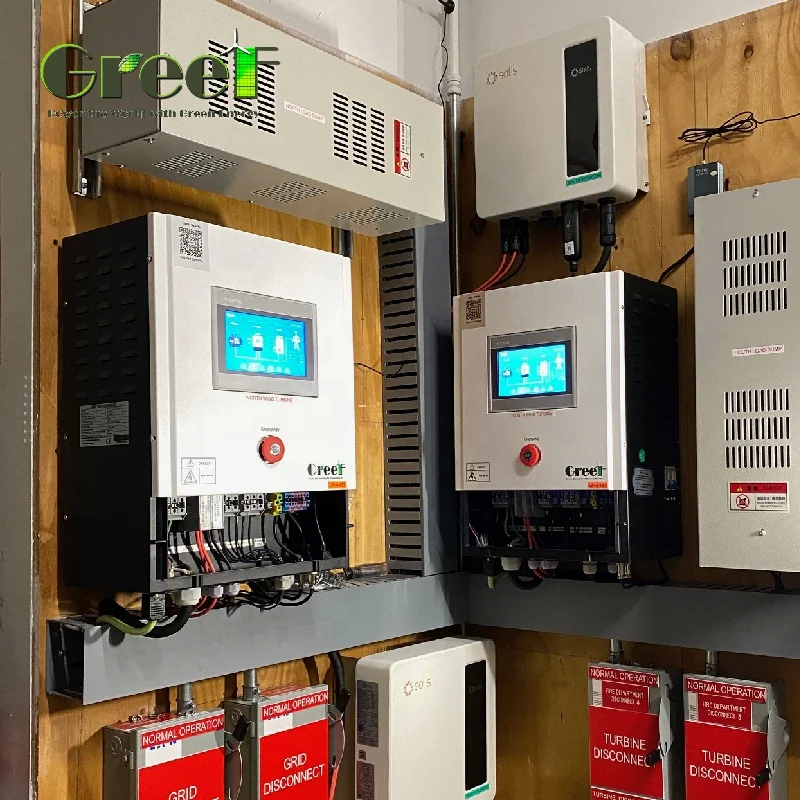

Grid-Tied Controller là thành phần quan trọng nhất về mặt công nghệ trong hệ thống máy phát điện gió trên lưới,mà chuyển đổi 3 dòng AC từ tuabin gió thành dòng DC sau đó gửi đến biến tần lưới kết nối. Bộ điều khiển lưới gió chuyên nghiệp của dòng GT-PCTC có hệ thống điều khiển an toàn kép: hệ thống điện áp liên tục PWM và hệ thống phanh tải đổ ba pha,Giải pháp sáng tạo này cũng kết nối với các biến tần năng lượng mặt trời từ các thương hiệu như Growatt, Deye, Solis và Ivet, cho phép các biến tần năng lượng mặt trời thích nghi với điều kiện hoạt động của tua bin gió.

Các thông số sản phẩm

Loại	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
Sức mạnh định lượng của tuabin gió	1.5KW	2KW	3KW	5KW
Năng lượng định danh của tuabin gió	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
Chức năng	Bộ điều chỉnh, điều khiển, đầu ra DC
Chức năng bảo vệ tự động	Bảo vệ điện áp quá cao, Bảo vệ cắt lưới điện, Khả năng cung cấp điều chỉnh, Bị chặn
Chức năng thủ công	phanh thủ công, thiết lập lại, công tắc khẩn cấp
Chế độ hiển thị	Màn hình cảm ứng LCD
Nội dung hiển thị (một lớn hơn)	Tốc độ máy phát điện ((rpm),điện áp đầu vào (Vdc),điện áp đầu vào ((Vac),năng lượng đầu ra ((kW),điện áp lưới (Vac),điện áp lưới ((A),Năng lượng sản xuất ngày hôm nay ((kWh),Năng lượng sản xuất tháng này,Năng lượng sản xuất tháng trước,Năng lượng được sản xuất trong năm nay, Điện năng được tạo ra năm ngoái, Power Curve cài đặt.
Thời gian trôi qua tải trọng đổ 3 giai đoạn	12-20 phút	12-20 phút	12-20 phút	12-20 phút
Động cơ gió 3 giai đoạn điện áp tải thả	450±5Vdc			750±5Vdc
Điện áp liên tục PWM	≥ 400dc			≥ 700dc
Nhiệt độ môi trường	-30-60°C
Độ ẩm tương đối	< 90% Không ngưng tụ
Tiếng ồn (1m)	< 40dB
Mức độ bảo vệ	IP20 (Trên nhà) IP65 (Trên nhà)
Phương pháp làm mát	Làm mát bằng không khí ép
Giao diện truyền thông (không cần thiết)	RS485/USB/GPRS/WIFI/Ethernet

Loại	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
Sức mạnh định lượng của tuabin gió	10KW	20KW	30KW	50KW	100KW
Năng lượng định danh của tuabin gió	AC380-520V
Chức năng	Bộ điều chỉnh, điều khiển, đầu ra DC
Chức năng bảo vệ tự động	Bảo vệ điện áp quá cao, Bảo vệ cắt lưới điện, Khả năng cung cấp điều chỉnh, Bị chặn
Chức năng thủ công	phanh thủ công, thiết lập lại, công tắc khẩn cấp
Chế độ hiển thị	Màn hình cảm ứng LCD
Nội dung hiển thị (một lớn hơn)	Tốc độ máy phát điện ((rpm), Năng lượng đầu vào (Vdc), Điện vào ((Vac), Sức mạnh đầu ra ((kW), Điện áp lưới (Vac), Điện áp lưới ((A), Điện năng tạo ngày hôm nay ((kWh), Điện sản xuất trong tháng này, Điện sản xuất trong tháng trước, Điện sản xuất trong năm nay, Điện sản xuất trong năm ngoái, Điện Curve thiết lập.
Điện áp liên tục PWM	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc
Động cơ gió 3 giai đoạn điện áp tải thả	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
Thời gian trôi qua của tải trọng đổ xô 3 giai đoạn của tuabin gió	12-20 phút	12-20 phút	12-20 phút	12-20 phút	12-20 phút
Nhiệt độ môi trường	-30-60°C
Độ ẩm tương đối	< 90% Không ngưng tụ
Tiếng ồn (1m)	< 40dB
Mức độ bảo vệ	IP20 (Trên nhà) IP65 (Trên nhà)
Phương pháp làm mát	Làm mát bằng không khí ép
Giao diện truyền thông (không cần thiết)	RS485/USB/GPRS/WIFI/Ethernet
Kích thước của bộ điều khiển (mm)	550*395*270	600*500*1200	600*500*1200	930*580*430mm	1100*600*1800
Trọng lượng điều khiển	25kg	66kg	68kg	50kg	406kg
Trọng lượng rác kích thước (mm)	690*520*270	690*530*520	710*890*590	710*890*590	Dumpload tích hợp
Trọng lượng tải rác	45kg	55kg	55kg	55kg	Dumpload tích hợp

Chi tiết sản phẩm

Giải pháp hệ thống
