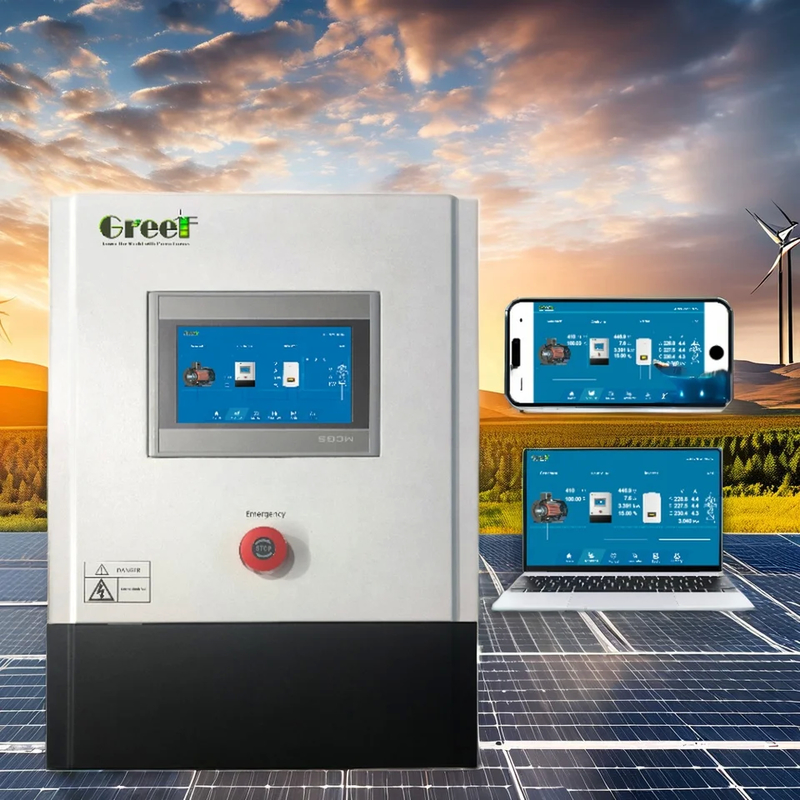

Tần số đầu ra 50Hz/60Hz trên bộ điều khiển lưới với màn hình cảm ứng LCD



Bảng giới thiệu sản phẩm

Grid-Tied Controller là thành phần quan trọng nhất về mặt công nghệ trong hệ thống máy phát điện gió trên lưới,mà chuyển đổi 3 dòng AC từ tuabin gió thành dòng DC sau đó gửi đến biến tần lưới kết nối. Bộ điều khiển lưới gió chuyên nghiệp của dòng GT-PCTC có hệ thống điều khiển an toàn kép: hệ thống điện áp cố định PWM và hệ thống phanh tải đổ ba pha,Giải pháp sáng tạo này cũng kết nối với các biến tần năng lượng mặt trời từ các thương hiệu như Growatt, Deye, Solis và Ivet, cho phép các biến tần năng lượng mặt trời thích nghi với điều kiện hoạt động của tua bin gió.

Các thông số sản phẩm

Loại	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
Sức mạnh định lượng của tuabin gió	1.5KW	2KW	3KW	5KW
Năng lượng định danh của tuabin gió	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
Chức năng	Bộ điều chỉnh, điều khiển, đầu ra DC
Chức năng bảo vệ tự động	Bảo vệ điện áp quá cao, Bảo vệ cắt lưới điện, Khả năng cung cấp điều chỉnh, Bị chặn
Chức năng thủ công	phanh thủ công, thiết lập lại, công tắc khẩn cấp
Chế độ hiển thị	Màn hình cảm ứng LCD
Nội dung hiển thị (một lớn hơn)	Tốc độ máy phát điện ((rpm),điện áp đầu vào (Vdc),điện áp đầu vào ((Vac),năng lượng đầu ra ((kW),điện áp lưới điện (Vac),điện áp lưới điện ((A),Năng lượng sản xuất ngày hôm nay ((kWh),Năng lượng sản xuất tháng này,Năng lượng sản xuất tháng trước,Năng lượng được sản xuất trong năm nay, Điện năng được tạo ra năm ngoái, Power Curve cài đặt.
Thời gian trôi qua tải trọng đổ 3 giai đoạn	12-20 phút	12-20 phút	12-20 phút	12-20 phút
Động cơ gió 3 giai đoạn điện áp tải thả	450±5Vdc			750±5Vdc
Điện áp liên tục PWM	≥ 400dc			≥ 700dc
Nhiệt độ môi trường	-30-60°C
Độ ẩm tương đối	< 90% Không ngưng tụ
Tiếng ồn (1m)	< 40dB
Mức độ bảo vệ	IP20 (Trên nhà) IP65 (Trên nhà)
Phương pháp làm mát	Làm mát bằng không khí ép
Giao diện truyền thông (không cần thiết)	RS485/USB/GPRS/WIFI/Ethernet

Loại	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
Sức mạnh định lượng của tuabin gió	10KW	20KW	30KW	50KW	100KW
Năng lượng định danh của tuabin gió	AC380-520V
Chức năng	Bộ điều chỉnh, điều khiển, đầu ra DC
Chức năng bảo vệ tự động	Bảo vệ điện áp quá cao, Bảo vệ cắt lưới điện, Khả năng cung cấp điều chỉnh, Bị chặn
Chức năng thủ công	phanh thủ công, thiết lập lại, công tắc khẩn cấp
Chế độ hiển thị	Màn hình cảm ứng LCD
Nội dung hiển thị (một lớn hơn)	Tốc độ máy phát điện ((rpm), Năng lượng đầu vào (Vdc), Điện vào ((Vac), Sức mạnh đầu ra ((kW), Điện áp lưới (Vac), Điện áp lưới ((A), Điện năng tạo ngày hôm nay ((kWh), Điện sản xuất trong tháng này, Điện sản xuất trong tháng trước, Điện sản xuất trong năm nay, Điện sản xuất trong năm ngoái, Điện Curve thiết lập.
Điện áp liên tục PWM	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc
Động cơ gió 3 giai đoạn điện áp tải thả	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
Thời gian trôi qua của tải trọng đổ xô 3 giai đoạn của tuabin gió	12-20 phút	12-20 phút	12-20 phút	12-20 phút	12-20 phút
Nhiệt độ môi trường	-30-60°C
Độ ẩm tương đối	< 90% Không ngưng tụ
Tiếng ồn (1m)	< 40dB
Mức độ bảo vệ	IP20 (Trên nhà) IP65 (Trên nhà)
Phương pháp làm mát	Làm mát bằng không khí ép
Giao diện truyền thông (không cần thiết)	RS485/USB/GPRS/WIFI/Ethernet
Kích thước của bộ điều khiển (mm)	550*395*270	600*500*1200	600*500*1200	930*580*430mm	1100*600*1800
Trọng lượng điều khiển	25kg	66kg	68kg	50kg	406kg
Trọng lượng rác kích thước (mm)	690*520*270	690*530*520	710*890*590	710*890*590	Dumpload tích hợp
Trọng lượng tải rác	45kg	55kg	55kg	55kg	Dumpload tích hợp

Chi tiết sản phẩm

Giải pháp hệ thống

Mô tả sản phẩm:

Grid-Tied Controller đóng một vai trò quan trọng trong hệ thống máy phát điện gió trên lưới điện.sau đó được gửi đến biến tần kết nối lưới.

Bộ điều khiển lưới kết nối gió chuyên nghiệp GT-PCTC được trang bị hệ thống điều khiển an toàn kép. Bộ điều khiển này có cả hệ thống điện áp liên tục PWM và hệ thống phanh tải ba pha,đảm bảo an toàn trong trường hợp xảy ra bất kỳ sự cố nàoVới giải pháp sáng tạo này, bộ điều khiển cũng có thể kết nối với các bộ biến tần năng lượng mặt trời từ các thương hiệu nổi tiếng như Growatt, Deye, Solis và lvet.Tính năng này cho phép các biến tần năng lượng mặt trời thích nghi với điều kiện hoạt động của tuabin gió.

Ứng dụng:

Bộ điều khiển GT-PCTC Series là một bộ chuyển đổi AC sang DC được thiết kế để sử dụng với tuabin gió gắn lưới. Sản phẩm này lý tưởng để theo dõi tốc độ tuabin gió và tốc độ gió,đảm bảo hiệu suất và an toàn tối ưuSản phẩm được trang bị giám sát lỗi mặt đất, làm cho nó trở thành một giải pháp lý tưởng cho những người đang tìm kiếm một bộ điều khiển gió vừa đáng tin cậy vừa an toàn.

Bộ điều khiển GT-PCTC được thiết kế để hoạt động trong môi trường khắc nghiệt với nhiệt độ từ -30-60 °C. Điều này làm cho nó trở thành sản phẩm lý tưởng để sử dụng trong các điều kiện thời tiết khác nhau,đảm bảo rằng nó có thể tiếp tục hoạt động tối ưu bất kể điều kiện bên ngoài. Động cơ gió 3 giai đoạn áp suất tải 750 ± 5Vdc được thiết kế để đảm bảo rằng sản phẩm tương thích với hầu hết các tua bin gió.

Nhìn chung, bộ điều khiển dòng GT-PCTC là một bộ điều khiển gió đáng tin cậy và bền được thiết kế để đáp ứng nhu cầu của một loạt người dùng.Cho dù bạn đang tìm kiếm một sản phẩm cho sử dụng cá nhân hoặc thương mại, sản phẩm này là một giải pháp lý tưởng cho những người đang tìm kiếm một bộ điều khiển máy phát điện gió vừa đáng tin cậy vừa hiệu quả.

Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ sản phẩm On Grid Controller bao gồm:

• Tư vấn chuyên môn và hỗ trợ khắc phục sự cố từ các kỹ thuật viên được chứng nhận
• Hướng dẫn cài đặt và cài đặt sản phẩm
• Truy cập các bản cập nhật phần mềm và nâng cấp firmware
• Sửa chữa và thay thế bảo hành
• Tài nguyên và tài liệu đào tạo

Nhóm của chúng tôi tận tâm cung cấp dịch vụ khách hàng xuất sắc và đảm bảo rằng sản phẩm On Grid Controller của chúng tôi đáp ứng nhu cầu của bạn và vượt quá mong đợi của bạn.

Bao bì và vận chuyển:

Bao bì sản phẩm

Sản phẩm On Grid Controller sẽ được đóng gói trong một hộp bìa cứng với nhựa bọt để đảm bảo vận chuyển an toàn.Hộp cũng sẽ bao gồm một hướng dẫn sử dụng và tất cả các dây cáp và phụ kiện cần thiết.

Vận chuyển sản phẩm:

Chúng tôi cung cấp vận chuyển tiêu chuẩn miễn phí cho tất cả các đơn đặt hàng của sản phẩm On Grid Controller. Các đơn đặt hàng thường được xử lý và vận chuyển trong vòng 2-3 ngày làm việc.Khách hàng cũng có thể chọn các tùy chọn vận chuyển nhanh với chi phí bổ sung.
