Mô tả sản phẩm:

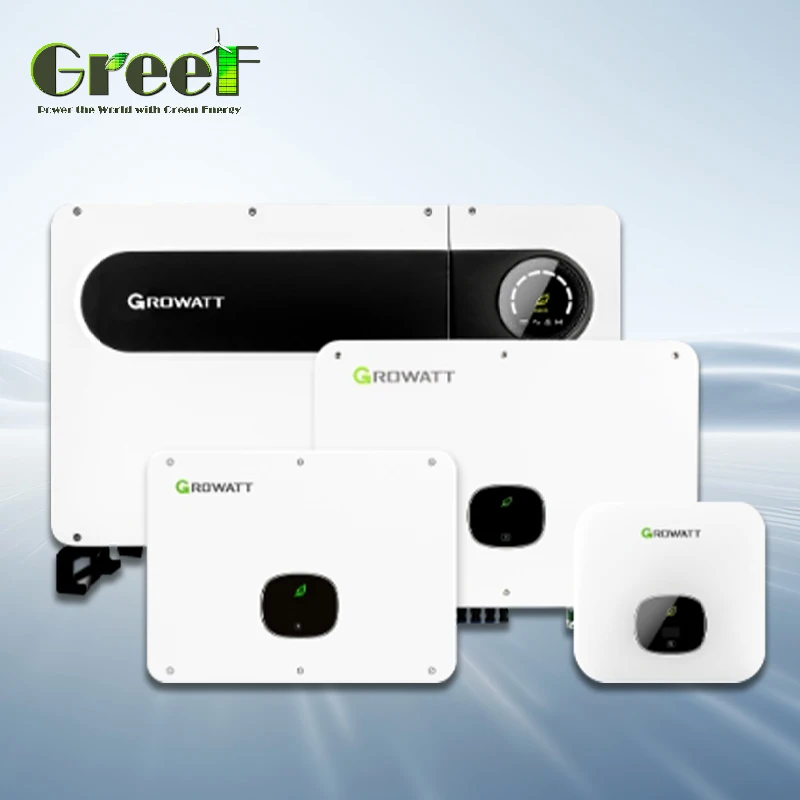

Máy biến đổi kết nối lưới PV Growatt là một thiết bị quan trọng trong hệ thống năng lượng mặt trời và hệ thống sản xuất năng lượng phân tán. Nó chịu trách nhiệm chuyển đổi điện DC từ các mô-đun PV sang điện AC.
Mặt DC của biến tần được kết nối với mô-đun PV, và mặt AC được kết nối với lưới điện.Inverter sử dụng vòng lặp ngoài điện áp để đạt được theo dõi điểm điện tối đa (MPPT) của mô-đun PV cho sản lượng điện.
Ngoài ra, điều khiển vòng lặp bên trong hiện tại tạo ra xung PWM có thể bật và tắt cầu biến tần theo một mô hình cụ thể.Mô hình chuyển đổi này tạo ra dòng điện xoay (AC) cùng tần số và giai đoạn như điện áp lưới.
Ứng dụng:
Hệ thống quang điện mặt trời đòi hỏi một biến tần để chuyển đổi điện DC từ các tấm pin mặt trời thành điện AC trước khi nó có thể được sử dụng để cung cấp năng lượng cho các thiết bị và thiết bị.
Inverter được sử dụng rộng rãi trong tự động hóa công nghiệp, thiết bị y tế, điều khiển điện và các ứng dụng công nghiệp khác.Chúng giúp kiểm soát và điều chỉnh các quy trình sản xuất công nghiệp và do đó tăng hiệu quả sản xuất
Năng lượng là một yêu cầu quan trọng cho các thiết bị công nghệ truyền thông như trạm cơ sở di động, thiết bị truyền thông vi sóng và hệ thống truyền thông dựa trên sợi quang.Inverters có thể chuyển đổi điện DC được tạo ra bởi các thiết bị này thành điện AC và do đó cho phép sử dụng hoạt động của chúng.
MAC 15~36KTL3-XL
※3 MPPTS
※ Giải pháp ba pha 220V
※ Chẩn đoán thông minh
※ Hiệu quả cao lên đến 98,8%
※ Cấu hình WiFi địa phương
※ Màn hình OLED và nút cảm ứng
※ Đèn SPD AC&DC loại II
MID 6~12KTL3-XL
※ Hiệu quả tối đa98.5%
※ 40% nhỏ gọn và nhẹ hơn
※Máy theo dõi MPp kép
※Hỗ trợ kiểm soát xuất khẩu
※Chìa khóa cảm ứng và màn hình OLED
※SPD loại ll ở phía AC và DC
MAX 50~75KTL3-XL 2
※8 MPPT và các bộ hợp nhất khác
※ Xét nghiệm và chẩn đoán thông minh
※Kiểm tra thông minh chuỗi
※SPD loại II của CA và CC
※Bảo vệ IP66 và C5
MAX 50~80KTL3 LV
※Chẩn đoán thông minh※Hiệu quả cao lên đến 99%※Kết nối WIFI địa phương※Giám sát chuỗi※Đơn vị đặc biệt của loại II AC&DC※Bảo vệ AFCl※Lưu trữ dữ liệu tối đa 25 năm※DC bên 2 trong 1 kết nối được kích hoạt
MIN 7000~10000 TL-X
※Hiệu suất tối đa 98,1%2/3 MPP theo dõi
※SPD loại ll ở phía DC
※Hỗ trợ kiểm soát xuất khẩu
※Chìa khóa cảm ứng và màn hình OLED
|
Bảng dữ liệu
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
Dữ liệu đầu vào
|
|
|
Max.DC power
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
Max.DC voltage
|
|
|
Điện áp ban đầu
|
|
|
Phạm vi điện áp MPPT
|
|
|
Năng lượng danh nghĩa
|
|
|
Điện vào tối đa cho mỗi MPPT
|
|
|
Khả năng phát ra (AC)
|
|
|
Lượng đầu ra biến đổi biến đổi số
|
6000W
|
8000W
|
10000W
|
11000W
|
12000W
|
|
Tối đa.
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
Điện lượng đầu ra tối đa
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
Điện áp danh nghĩa AC
|
|
|
Tần số lưới AC
|
|
|
Hiệu quả tối đa
|
|
|
Bảng dữ liệu
|
MIN 7000TL-X ((E)
|
MIN 8000TL-X ((E)
|
MIN 9000TL-X
|
MIN 10000TL-X
|
|
Dữ liệu đầu vào
|
|
Max.DC power
|
12000W
|
12000W
|
13500W
|
15000W
|
|
Max.DC voltage
|
|
|
Điện áp khởi động
|
|
|
Phạm vi điện áp MPPT
|
|
|
Năng lượng danh nghĩa
|
|
|
Điện vào tối đa cho mỗi MPPT
|
|
|
Khả năng phát ra (AC)
|
|
Lượng đầu ra biến đổi biến đổi số
|
7000W
|
8000W
|
9000W
|
10000W
|
|
Tối đa.
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
Điện lượng đầu ra tối đa
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
Năng lượng biến đổi biến đổi danh nghĩa ((phạm vi*)
|
mặc định:240V phân pha, tùy chọn:208V & 240V một pha, 183-228@208V 211-264V@240V
|
|
Tần số lưới AC ((phạm vi *)
|
50/60 Hz (45-55 Hz/55-65 Hz)
|
|
Hiệu quả tối đa
|
|
|
Bảng dữ liệu
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
Dữ liệu đầu vào
|
|
|
|
Lượng điện PV tối đa được khuyến cáo (đối với mô-đun STC)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
Max.DC voltage
|
|
|
Điện áp ban đầu
|
|
|
Phạm vi điện áp MPPT
|
|
|
Năng lượng danh nghĩa
|
|
|
Điện vào tối đa cho mỗi MPPT
|
|
|
Khả năng phát ra (AC)
|
|
Lượng đầu ra biến đổi biến đổi số
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
Tối đa.
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
Điện lượng đầu ra tối đa
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
Năng lượng biến đổi biến đổi danh nghĩa ((phạm vi*)
|
127V/220V ((101.6-139.7V)
|
|
Tần số lưới AC ((phạm vi *)
|
50/60 Hz ((46~54/56~64Hz)
|
|
Hiệu quả tối đa
|
|
|
Bảng dữ liệu
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
Dữ liệu nhập khẩu (CD)
|
|
Max.DC power
|
100000W
|
120000W
|
105000W
|
112500W
|
|
Rango de potencia máxima*
|
|
|
Voltaje de arranque
|
|
|
Điện áp danh nghĩa
|
|
|
Rango de voltage de MPPT (Phạm vi điện áp của MPPT)
|
|
|
Điện tối đa trên MPPT
|
|
|
Sữa (CA)
|
|
Potencia CA danh nghĩa
|
50000W
|
60000W
|
70000W
|
75000W
|
|
Potencia aparente tối đa
|
55500VA
|
66600VA
|
66000VA @208V 70000VA @220V 73000VA @230V
|
71000VA @ 208V 75000VA @ 220V 78400VA @ 230V
|
|
Điện áp danh nghĩa CA (Rango*)
|
|
|
Điện áp danh nghĩa CA (Rango*)
|
|
|
Tần số màu đỏ CA (Rango*)
|
50/60Hz (45~55Hz/55-65Hz)
|
|
Máxima eficiencia
|
|
|
Bảng dữ liệu
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
Dữ liệu đầu vào
|
|
Max.DC power
|
65000W
|
78000W
|
91000W
|
104000W
|
|
Max.DC voltage
|
1100V
|
1100V
|
1100V
|
1100V
|
|
Điện áp khởi động
|
|
|
Phạm vi điện áp MPPT
|
|
|
Năng lượng danh nghĩa
|
585V
|
585V
|
600V
|
600V
|
|
Điện vào tối đa cho mỗi MPPT
|
|
|
Khả năng phát ra (AC)
|
|
Lượng đầu ra biến đổi biến đổi số
|
50000W
|
60000W
|
70000W
|
80000W
|
|
Tối đa.
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
Điện lượng đầu ra tối đa
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
Điện áp danh nghĩa AC
|
|
|
Tần số lưới AC
|
|
|
Hiệu quả tối đa
|
980,8%
|
980,8%
|
990,9%
|
990,9%
|
