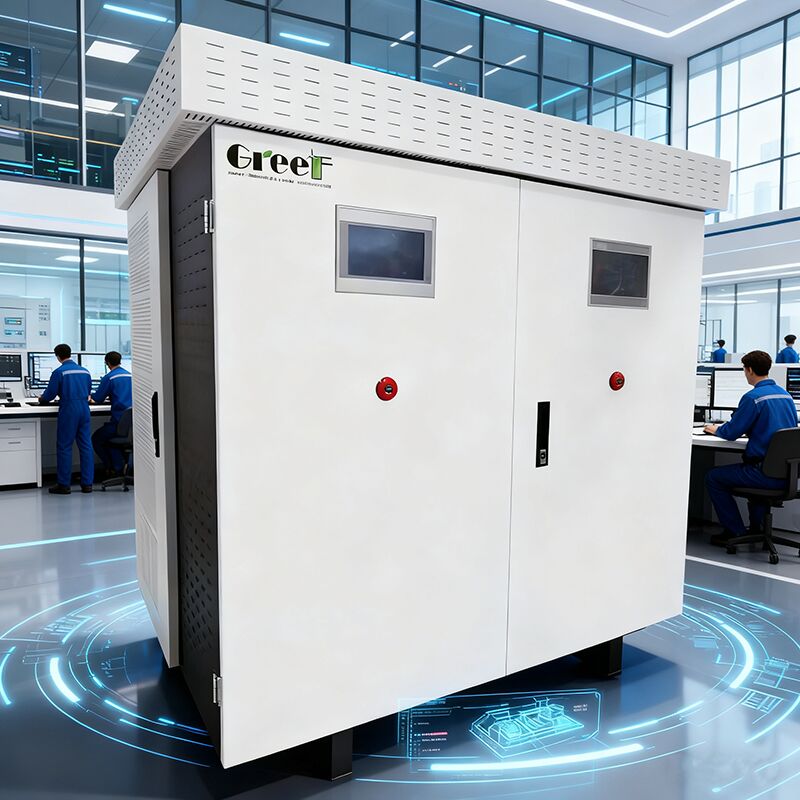

Bộ chuyển đổi hybrid AC-Battery
Điện áp định số Vac ≥ 320 bộ điều khiển trên lưới thích hợp cho các ứng dụng điện áp định số lưới 400 volt
Tổng quan sản phẩm
Bộ chuyển đổi đa chức năng GREEF ENERGY tích hợp nhiều chức năng thiết yếu vào một thiết bị hiệu quả duy nhất.Nó thực hiện điều chỉnh AC-to-DC được thiết kế đặc biệt cho các máy phát từ vĩnh viễn, sạc pin, đảo ngược DC-AC và quản lý năng lượng toàn diện thông qua một hệ thống tích hợp.
Với màn hình cảm ứng LCD kép có thể cấu hình và công nghệ chuyển đổi tiên tiến, đơn vị này đảm bảo điều khiển điện áp và tần số ổn định cho các máy phát đồng bộ nam châm vĩnh viễn (PMSG),đảm bảo nguồn cung cấp điện liên tục và đáng tin cậy cho các tải trọng khác nhau.
Bộ chuyển đổi có thể được cấu hình để hoạt động kết nối với lưới điện, hỗ trợ tích hợp liền mạch với lưới điện trong khi thực hiện hiệu quả các chức năng sử dụng hoạt động và sạc lưới.
Thông số kỹ thuật
Các thông số chính
| Mô hình |
Mars-100kt |
| Năng lượng số (kW) |
100 |
| Điện áp định số (Vac) |
≥ 320 |
| Điện áp tiêu chuẩn tối ưu của máy phát điện (Vac) |
450 |
| Phạm vi hoạt động điện áp biến đổi (Vac) |
240 - 550 |
| Dòng điện biến đổi tối đa (A) |
180 |
| Loại pin |
Lithium-ion |
| Phạm vi điện áp pin (Vdc) |
350 - 450 |
| Năng lượng pin định số (Vdc) |
400 |
| Lượng điện sạc và xả tối đa (A) |
250 |
| Năng lượng sạc/tháo (kW) |
100 |
| Điện tích và điện xả định số (A) |
144 |
| Năng lượng lưới (V) |
400 |
| Phạm vi điện áp lưới cho phép (V) |
300 - 460 |
| Tần số lưới định danh (Hz) |
50 / 60 |
| Hiệu suất tối đa (%) |
95 |
Mặt đầu vào máy phát điện AC
Sức mạnh định danh: 100 kW, điện áp định danh: ≥ 320 Vac, điện áp tối ưu: 450 Vac, phạm vi làm việc: 240-550 Vac, dòng điện biến đổi tối đa: 180 A
Nhập pin
Pin lithium-ion với phạm vi điện áp 350-450 Vdc, định giá 400 Vdc, hỗ trợ dòng sạc / xả tối đa 250 A.
Mặt đầu ra (được kết nối với lưới điện)
Năng lượng sạc / xả: 100 kW (tối đa 120 kW), Điện lượng: 144 A (tối đa 173 A), Điện áp lưới: 400 V (phạm vi 300-460 V), Tần số: 50/60 Hz.
Chỉ số hiệu suất
Hiện tại tổng biến dạng hài hòa: <3%, yếu tố điện: > 0,99 (-1 đến 1 phạm vi), Capacity quá tải: 1.2x công suất danh nghĩa cho 1 phút hoạt động liên tục.
Mặt AC (ngoài lưới điện)
Điện áp đầu vào định danh: 400 V (tỉ lệ ± 2%), tổng biến dạng hài hòa cho tải thẳng tuyến: < 3%.
Các tính năng bảo vệ
- Bảo vệ quá điện áp và tốc độ: tùy chọn
- Bảo vệ mạch ngắn AC: Được hỗ trợ
- Bảo vệ dòng điện quá cao đầu ra AC: Được hỗ trợ
- Bảo vệ điện giật: Mức 2
Các thông số cơ bản
Hiệu suất tối đa: 95%, Topology: AC-DC rectifier, DC-DC buck-boost converter, DC-AC inverter, Integrated Energy Management System (EMS).
Thông số kỹ thuật môi trường
Nhiệt độ hoạt động: -40 °C đến 60 °C, Mức độ bảo vệ: IP54, Độ cao tối đa: 4.000 mét (tăng hơn 3.000 mét), Tiêu thụ điện chờ: <50 W.
Hiển thị & Truyền thông
Màn hình cảm ứng LCD SMART hiển thị tốc độ máy phát điện (rpm), điện áp đầu vào (Vdc), dòng điện đầu vào (Vac), công suất đầu ra (kW), điện áp lưới (Vac), dòng điện lưới (A), thống kê sản xuất năng lượng (ngày nay,thángCác chế độ giao tiếp: Ethernet, RS485, WiFi.
Hệ thống làm mát
Hệ thống làm mát không khí thông minh để quản lý nhiệt tối ưu.
Kích thước vật lý
Kích thước (không bao gồm tải trọng đổ): 1500mm H × 1500mm W × 1300mm D, Trọng lượng: tối đa 600 kg.
Ứng dụng
Bộ chuyển đổi đa chức năng GREEF ENERGY cung cấp một giải pháp linh hoạt và thích nghi cho các yêu cầu quản lý năng lượng đa dạng.Nó xuất sắc trong các ứng dụng đòi hỏi kiểm soát hệ thống năng lượng đáng tin cậy và thông minh, làm cho nó rất cần thiết cho các cơ sở hạ tầng năng lượng hiện đại.
Các ứng dụng chính bao gồm tích hợp các hệ thống năng lượng tái tạo với Máy phát đồng bộ từ vĩnh viễn (PMSG) cho thiết lập tuabin gió và thủy lực,hỗ trợ các khung điện ngoài lưới hoặc lai với cung cấp điện AC ổn định.
Đối với các ứng dụng điện ngoài lưới và dự phòng, bộ chuyển đổi phục vụ như một trung tâm trung tâm để chuyển đổi điện và quản lý hệ thống ở các địa điểm xa xôi, cabin, địa điểm viễn thông,và các thiết bị độc lập.
Hoạt động tương tác lưới cho phép sạc pin từ lưới và, nếu được phép, cung cấp điện dư thừa trở lại lưới, tăng tính linh hoạt trong quản lý dòng điện.
Môi trường công nghiệp và thương mại được hưởng lợi từ nguồn điện đáng tin cậy trong điều kiện tải không cân bằng,với giám sát từ xa thông qua WIFI/LAN và tích hợp giao thức Modbus với hệ thống quản lý tòa nhà.
Các tùy chọn điều khiển chuyên biệt bao gồm điều khiển động cơ cổng nước cho các nhà máy thủy điện vi mô và Static Transfer Switch (STS) để chuyển đổi lưới / ngoài lưới mượt mà.
Nền tảng toàn diện này củng cố khả năng sản xuất điện, lưu trữ, quản lý tiêu thụ và tích hợp lưới điện để triển khai linh hoạt trên các hệ thống ngoài lưới dân cư,Các giải pháp sao lưu thương mại, và các nhà máy năng lượng tái tạo quy mô nhỏ.
Tùy chỉnh & Đặt hàng
Greef AC PCS On Grid Controller được sản xuất ở Trung Quốc với chứng nhận CE. Nó có màn hình hiển thị cảm ứng LCD SMART, làm mát không khí thông minh,và hỗ trợ điện áp pin 400Vdc trong phạm vi 350-450Vdc.
Hiển thị bao gồm dữ liệu giám sát toàn diện: Tốc độ máy phát điện (rpm), Điện áp đầu vào (Vdc), Điện vào (Vac), Sức mạnh đầu ra (kW), Điện áp lưới (Vac), Điện áp lưới (A),và thống kê chi tiết về sản xuất điện với chức năng điều khiển đường cong công suất.
Bao bì: Xốp bọt an toàn và vỏ gỗ dán. Đơn đặt hàng tối thiểu: 1 bộ. Giá: Có thể đàm phán. Giao hàng: Khoảng 25 ngày làm việc. Điều khoản thanh toán: T / T, Western Union, MoneyGram, L / C.
